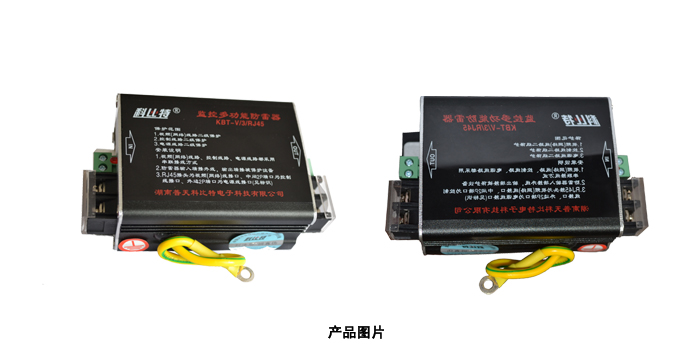

產品簡介：KBT-V3三合一監控多功能防雷器根據監控系統的特點量身打造的專用防雷設備，它集電源防雷器、視頻線路防雷器和控制線路防雷器于一體，各部分均采用多級串聯式結構設計，具有多級保護功能。適用于公共場所、各種樓宇、機場、海關、軍事基地等各種重要安防設施的室內、室外監控攝像槍的防雷擊電磁脈沖保護。三合一防雷器用于帶云臺攝像槍，安裝在監控系統前端的攝像機尾部，位置與攝像機越近越好，并做好接地處理，接地電阻應符合標準的要求。
KBT-V3/RJ45多功能三合一防雷器采用RJ45視頻接口、2P控制信號和電源接口，適用于視頻數據傳輸系統信號及電源的防雷保護，同時也適用于攝像機的電源、視頻及控制線路的防雷保護；電源工作電壓分為220V、48V、24V及12V等四種（交、直流通用），視頻工作電壓為6-12V，控制信號工作電壓為6-24V。
主要特點：
1.串聯安裝，二級保護；
2.對監控攝像機的電源、視頻、控制線路進行一體化浪涌設計，有效平衡各線路電位差；
3.能有效防止因電源、視頻線路、控制線路電位差瞬時增大而造成的設備損壞；
4.流通量，殘壓低，響應速度快，使用壽命長；
5.集體化，體積小，接線簡易，安裝方便。
技術參數：
|
名稱
|
編號
|
型號
|
規格
|
傳輸
速率
Mbps
|
插入
損耗
dB
|
特性
阻抗
Ω
|
通流
容量
KA
|
工作
電壓
V
|
限制
壓V
|
鉗
位
電
壓
V
|
持續
工作
電壓
V
|
負載
功率
VA
|
保護
水平
V
|
動作
電壓
V
|
響應
時間
|
保
護
對
象
|
外觀
尺寸
mm
|
|
監控
系統
三合
一防
雷器
|
195
|
KBT-V/3
|
電源
|
/
|
/
|
/
|
20
|
220
|
/
|
/
|
320
|
200
|
700
|
560
|
≤25ns
|
全方位
攝像機
|
38×63×105
|
|
視頻
|
40
|
0.3
|
50/75
|
10
|
12
|
＜100
|
/
|
/
|
/
|
/
|
90
|
≤10-12S
|
|||||
|
控制
|
10
|
0.2
|
/
|
10
|
24/12/6
|
＜100
|
/
|
/
|
/
|
/
|
90
|
≤10-12S
|
安裝及用用：
1. 使用前請認準備接口和連接方式；
2.本產品串聯安裝在攝像機電源線、視頻線上和控制線上，輸出端與視頻攝像機連接；
3.適于室內運行，如安裝在室外時，應加裝防水箱或安裝在攝像機防雨罩內；
4.防雷接地應符合防雷規范要求，接地線盡可能粗短；
5.所有接線必須牢固及可靠電氣聯接。
